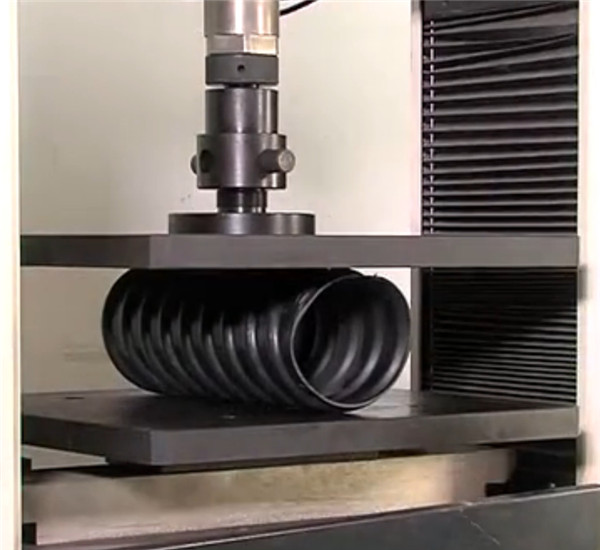

檢測目的與檢測方法

檢測目的：本次檢測的目的是了解波紋管注漿密實性，為判斷波紋管注漿質量提供依據；

檢測方法：本次檢測使用兩種方法，地質雷達法(GPR)和聲波散射法（TD-BWG），兩種技術 綜合使用，提高檢測的科學性和可靠性。

地質雷達儀器，配用 1.6GHZ 天線?；炷林欣走_(dá)波速 12cm/ns，1.6GHz 頻率時波長 7.5cm， 根據散射理論可分辨小 2.5cm 厚空區。采用測距輪控制的連續掃描采集方式，沿波紋管側方混 凝土表面布置，探測深度 25cm。

聲波散射法為北京同度工程物探公司所開發研制，采集站為 Summit II TDEG, 配備 32 通道 頻率 20kHz 的高頻檢波器拖纜?；炷林袕椥圆úㄩL(zhǎng) 20cm，根據散射理論可分辨空區厚度 4cm。 采用散射追蹤方法檢測注漿缺陷位置和大小，不受孔道材質限制。

檢測結果

聲波散射法和雷達法兩種檢測方法的原理不同，檢測的物理參量含義不同。雷達主要反映介質電磁參數的變化，對金屬、水敏感。對大空區較敏感，小空區不敏感。因衰減大，稍許偏離測線的空區可能測不到。聲波對力學性質差異敏感，對空區特別是淺部空區特別靈敏。對于尺度較大，脫空嚴重的缺陷兩者結果一致，對于體積較小的缺陷有一些差異。兩者相結合對于識別主要缺陷有利。

江西臺海管業有限公司通過對某大橋 20 段的波紋管檢測，發現一級缺陷（缺陷長度大于 1 米）1 處共 1 米，二級缺陷（缺陷長度大于 0.5 米小于 1 米）3 處共 1.7 米，三級缺陷（小于 0.5 米）三處共 1.2 米，缺陷總長度 3.9 米，檢測總長度為 80 米，缺陷長度占檢測長度的比例為 4.87%。

由于混凝土厚度和鋼筋網的影響，使得部分小的缺陷檢測準確率低，屬于正常情況。但是較大的缺陷在雷達法和聲波散射法的檢測結果上均有反應，二者較為一致，也說明了兩種檢測方法的科學可靠。建議對 0.5 米以上的缺陷所在處進行工程處置。
